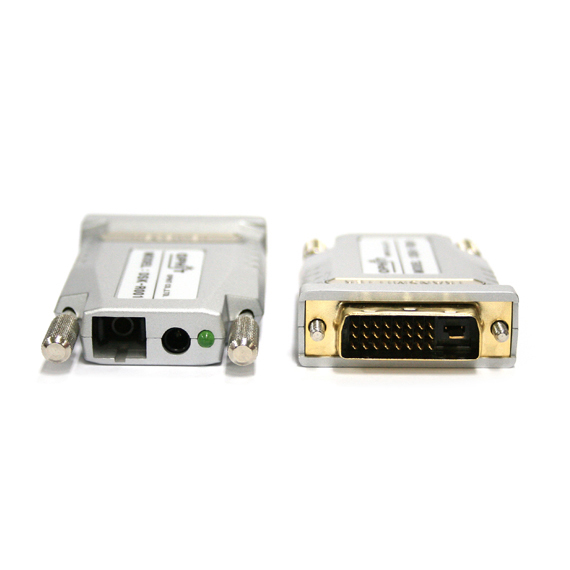

DSK，光學 DVI 擴展模塊，旨在讓數字平板顯示器擴展到 1000

采用光傳輸技術，基于DVI標準，距離主機數米。

其小封裝和偽DDC檢測功能和Self-EDID檢測功能使用標準SC光纖連接器，讓用戶可以方便地安裝和使用設備。

特征

? 對應T.M.D.S 的數字圖形信號的遠距離傳輸

- 多模單光纖超過 1000 米（3,300 英尺）。

? R、G、B、Clock 信號分別由一根多模光纖傳輸。

? EDID 信息偽 DDC 檢測功能

EDID信息自檢功能

分辨率 WUXGA

? 發射器可選外接電源（包括自動電源開關。）

? 連接器（發射器）：DVI-D（公）、SC 連接器（母）

? 連接器（接收器）：DVI-D（公）、SC 連接器（母）

? 光纖：1ch / 多模

? 像素時鐘：225MHz（單鏈路）

? 支持分辨率和距離：

- WUXGA (1920 x 1200) @ 60Hz / 1000M (3,300ft)

? 功耗（發射器）：0.8W（最大）

? 功耗（接收器）：0.63W（最大）

? 電源（發射器）：可選

? 電源（接收器）：100~240V DC 5V, 2A

? 尺寸：39 x 14 x 61.4 毫米（寬 x 高 x 深）

? 工作溫度范圍：0°C ~ 50°C

? 儲存溫度范圍：-20°C ~ 70°C

包裹

? 發射器、接收器

? 1 個電源適配器（用于接收器）

? 用戶說明書

訂購信息

? DSK-M：發射器、接收器和電源適配器

? DSK-AXXX：發射器、接收器和電源適配器 + 多模 1ch 光纖 XXX 米
